Ein Dach für alle Fälle

Solar-Retentions-Gründach
Das Solar-Retentions-Gründach nach der Fertigstellung: Grün, speichert viel Wasser und liefert Energie – multifunktionale Dachnutzung. © Optigrün

Photovoltaik – Wasserspeicher – Grünzone: Solar-Retentions-Gründach im niederländischen Brunssum verbindet mehrere Funktionen

Das neue Gesundheits- und Diagnosezentrum Sanoforum im niederländischen Brunssum bietet eine Vielzahl von Gesundheits- und Wellness-Einrichtungen. In dem modernen Komplex sorgen beispielsweise Arztpraxen, Apotheke, Praxen für Ergo-, Physio- und Sprachtherapie sowie Möglichkeiten zur ambulanten Erst- und späteren Sekundärversorgung alles rund um die Gesundheit. Ergänzend dazu stehen Informationsveranstaltungen, Workshops und Tagungen rund um das Gesundheitswesen auf dem Programm. Geplant sind außerdem Einrichtungen für betreutes Wohnen. Das Ziel von Bauherr und Planer ist es, eine Anlaufstelle rund um Gesundheit und Wellness für die Region zu schaffen, in der alle Themenfelder umfassend abgedeckt werden. Und das mit einem modernen, besucher- und patientenfreundlichen Gebäude, das funktional und einladend zugleich sein soll und sich harmonisch in die grüne Umgebung einfügt.

Multifunktionale Dachnutzung. Solar-Retentions-Gründach

Für das 4.000 Quadratmeter große Flachdach gab es schon in der Planungsphase besondere Nutzungsanforderungen:

  • Ökologischer Ausgleich (Einbindung in die natürliche Umgebung, Artenvielfalt)
  • Energieerzeugung mittels Photovoltaik
  • Regenwasserrückhalt
Solar-Retention-Gründach

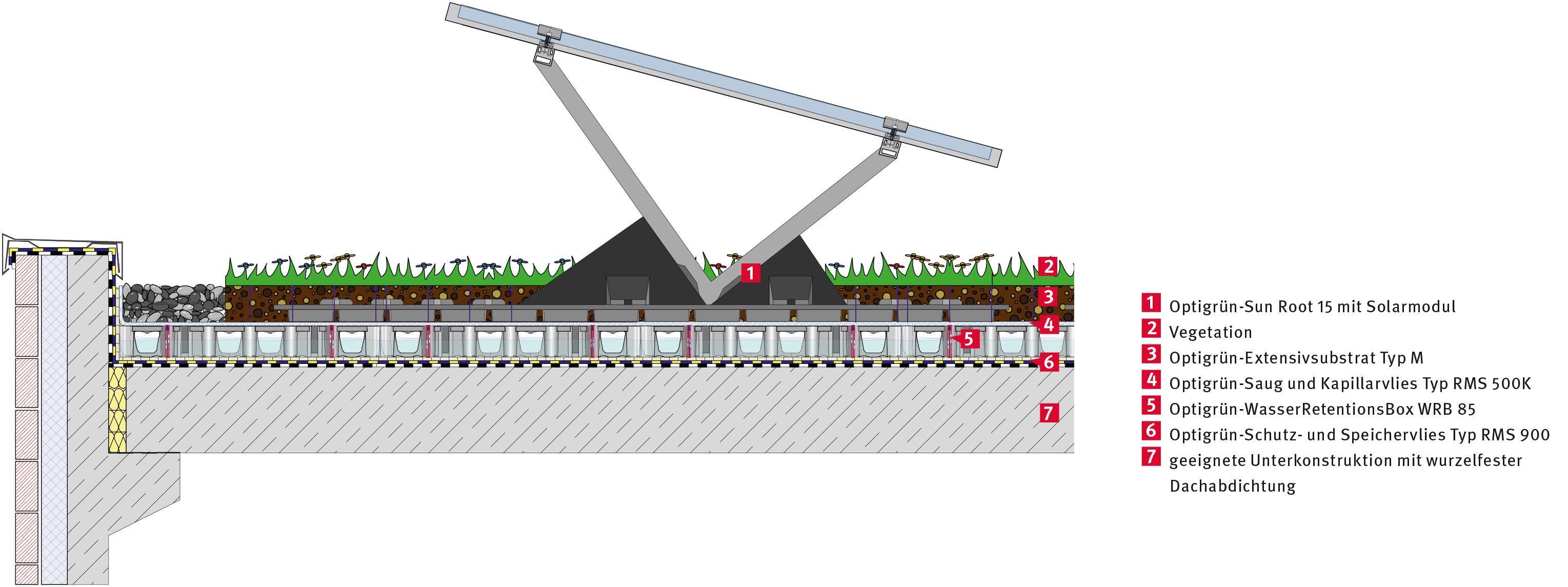

Schematische Darstellung des Schichtaufbau des Solar-Retentions-Gründachs. © Optigrün

In einer Projektgruppe aus Planern und Systemanbietern wurden verschiedene Lösungsansätze diskutiert. Letztendlich entschied sich die Gruppe für zwei bestehende Optigrün-Systemlösungen, die miteinander kombiniert sowie aufeinander und mit den beteiligten Gewerken abgestimmt wurden. Von Beginn an war klar, dass das Dach aufgrund des ökologischen Ausgleichs und der biologischen Vielfalt begrünt werden und zusätzlich eine Photovoltaikanlage bekommen sollte. Die Kombination Photovoltaik und Dachbegrünung ist eine langjährig bewährte Nutzungsform – sowohl in Deutschland auch in den Niederlanden – sie wird mit der Systemlösung „SolarGründach“ ausgeführt. Dabei wurde die neu entwickelte Photovoltaik-Aufständerung „Sun Root 15“ verwendet, um auch Modulneigungen von 15° und damit engere Reihenabstände zu ermöglichen. Durch eine größere Anzahl von Modulen pro Fläche steigt die erzielbare Leistung (kWp) und damit die Rentabilität des Systems. Das „Sun Root 15“ ist eine durch Auflast gehaltene Aufständerung, die nicht nur leicht vom Gewicht und auch einfach aufzubauen ist, sondern zudem ca. 15 Liter Niederschlagswasser pro Quadratmeter speichern kann. Das „Sun Root“ ist also multifunktional: durchdringungsfreie und auflastgehaltene Aufständerung, ertragssteigernd, wasserspeichernd und dränierend. Das Optigrün-„SolarGrünDach“ eignet sich für die meisten gängigen Photovoltaikmodule, ist hinsichtlich Standfestigkeit geprüft und kann sowohl bei Neubau als auch bei Sanierung eingesetzt werden. Die Optigrün-Anwendungstechnik übernimmt als kostenlose Serviceleistung die Planung der Aufständerung, die es für Süd- als auch für Ost-West-Ausrichtungen in 30° bzw. 15° Modulneigung gibt.

Da die Anforderungen an den Regenwasserrückhalt noch größer waren als das extensive Gründach ohnehin schon leisten kann und der Platz für ebenerdig geplante Retentionsräume fehlte, wurde das Dach auch noch als Rückhaltefläche genutzt. Dafür wurde die Systemlösung „Retentionsdach Typ Drossel“ eingesetzt. Sie wurde schon vor vielen Jahren entwickelt und nun verfeinert, um vorhandenen Retentionsraum auf Dächern zu nutzen und in das projektbezogene Regenwassermanagement zu integrieren. Das Grundprinzip sieht wie folgt aus: auf dem Dach wird ein Wasserspeicher (Stauraum) geschaffen, über dem entweder eine Dachbegrünung (extensiv bzw. intensiv) oder eine Verkehrsfläche (begeh- bzw. befahrbar) eingebaut wird. Basis des Systems ist die Wasserretentionsbox WRB 85, die in Verbindung mit einer Ablaufdrossel ein mögliches Wasseranstauvolumen von bis zu 80 Liter pro Quadratmeter haben kann. Auf die Wasserretentionsboxen wurden beim Objekt in Brunssum ein Filtervlies und darauf das SolarGründach verlegt. Am effektivsten funktioniert das Retentionsdach „Drossel“ auf einem 0-Grad-Dach. Entscheidender Baustein des Systems ist die Drossel am Dachablauf, deren Anstauhöhe usw. mit dem EDV-Simulationsprogramm „RWS“ exakt berechnet werden kann. Dabei spielen u. a. die regionalen Niederschläge und das gewünschte Abfluss-Ergebnis eine Rolle. Mit dem Retentionsdach Typ „Drossel“ lässt sich die maximale Abflussspende einstellen, bis auf 1-10 l/s x ha „runterdrosseln“ und dessen Verweildauer steuern.

Zertifizierung nach BREEAM

BREEAM ist ein international anerkanntes Zertifizierungssystem, um Bauprojekte auf Nachhaltigkeit zu bewerten. Beim Sanoforum in Brunssum wurde der Gebäudekomplex bewusst in die grüne Umgebung integriert und verschiedene Maßnahmen für Umwelt, Fauna und Flora, unter anderem die begrünten Dächer, umgesetzt. So bieten die Dachbegrünungen nicht nur Lebensraum für eine Vielzahl an Insekten, sondern tragen auch zur Kühlung des Gebäudes und der Umgebung an heißen Tagen bei.

Fazit

Auf einem Dach kann nicht entweder Dachbegrünung oder Photovoltaik umgesetzt werden. Es gibt viele gute Gründe, Photovoltaik, Begrünung und Wasserspeicher auf dem Dach zu vereinen:

  • Durch Verdunstungs- und Kühlungsvorgänge verbessert die Dachbegrünung die Leistung der Photovoltaikanlage und trägt damit zur schnellen Rentabilität des Objektes bei
  • SolarGründächer tragen zur Verbesserung der Energiebilanz von Gebäuden bei (Hitzeabschirmung und Wärmedämmung), sie reduzieren Energieverbräuche und CO2-Emissionen, sie mindern Lärm und binden Staub und Schadstoffe
  • Die Dachbegrünung und das Retentionsdach speichern Niederschlagswasser, mindern Abflussspitzen und entlasten die Kanalisation.
  • Je mehr Wasser zur Verfügung steht, desto größer kann die Artenvielfalt der Vegetation ausfallen
  • Die Begrünung schützt zudem die Dachabdichtung, so dass eine Nutzungsdauer von 20-25 Jahren ohne zwischenzeitliche Reparatur- bzw. Sanierungsarbeiten erreicht werden kann

Weitere Informationen zu den genannten Systemlösungen:
www.optigruen.de (Webcode „web244“ und „web509“)
